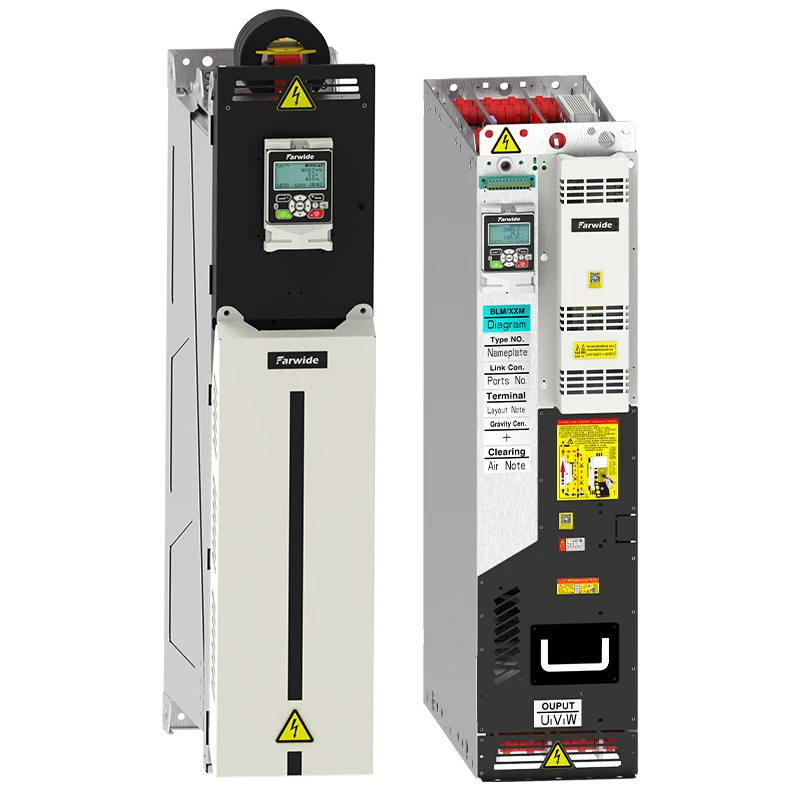

درایوهای کنترل حرکت اجزای ضروری در اتوماسیون صنعتی مدرن هستند که امکان کنترل دقیق موتورها و ماشین آلات را فراهم می کنند. به عنوان تامین کننده پیشرو درایوهای کنترل حرکت، اغلب در مورد اجزای اصلی تشکیل دهنده این دستگاه های پیچیده سوال می شود. در این پست وبلاگ، من به عناصر کلیدی یک درایو کنترل حرکت می پردازم، عملکرد آنها و نحوه کار آنها با هم برای اطمینان از عملکرد مطلوب را توضیح می دهم.
منبع تغذیه
منبع تغذیه ستون فقرات هر درایو کنترل حرکت است. انرژی الکتریکی لازم برای کارکرد درایو و موتور متصل را فراهم می کند. یک درایو معمولی کنترل حرکت را می توان با برق متناوب تک فاز یا سه فاز، بسته به نیاز برنامه، تغذیه کرد. واحد منبع تغذیه، برق AC ورودی را به برق DC تبدیل می کند، که سپس توسط سایر اجزای درایو استفاده می شود.
منبع تغذیه علاوه بر تامین برق، نقش مهمی در محافظت درایو در برابر اختلالات الکتریکی مانند افزایش ناگهانی ولتاژ و نوسانات ولتاژ دارد. برای اطمینان از عملکرد ایمن و قابل اعتماد درایو، به ویژگی های حفاظتی مختلفی مانند حفاظت در برابر ولتاژ، حفاظت در برابر ولتاژ و حفاظت از اتصال کوتاه مجهز شده است.
یکسو کننده
یکسو کننده وظیفه تبدیل برق AC ورودی به برق DC را بر عهده دارد. از مجموعه ای از دیودها یا تریستورها تشکیل شده است که اجازه می دهد جریان فقط در یک جهت جریان یابد. مدار یکسو کننده بسته به طراحی درایو می تواند یکسو کننده نیمه موج یا یکسو کننده تمام موج باشد.
یکسو کننده نیمه موج اجازه می دهد تا تنها نیمی از شکل موج AC عبور کند، در حالی که یکسوساز تمام موج اجازه می دهد تا کل شکل موج AC به توان DC تبدیل شود. یکسو کننده های تمام موج بیشتر در درایوهای کنترل حرکت استفاده می شوند زیرا خروجی DC روان تری ارائه می دهند و کارآمدتر هستند.
لینک دی سی
لینک DC یک بانک خازن است که توان DC تولید شده توسط یکسو کننده را ذخیره می کند. این به عنوان یک بافر بین یکسو کننده و اینورتر عمل می کند و تامین برق پایدار و مداوم را به اینورتر تضمین می کند. پیوند DC همچنین به فیلتر کردن هرگونه موج یا نویز در برق DC کمک می کند و منبع تغذیه تمیز و روانی را برای اینورتر فراهم می کند.
اندازه و ظرفیت بانک خازن لینک DC به توان درایو و نیازهای کاربردی بستگی دارد. یک بانک خازن بزرگتر می تواند انرژی بیشتری ذخیره کند و منبع تغذیه پایدارتری را فراهم کند، اما هزینه و اندازه درایو را نیز افزایش می دهد.
اینورتر
اینورتر قلب درایو کنترل حرکت است. برق DC را از لینک DC به برق AC با فرکانس و ولتاژ متغیر تبدیل می کند. اینورتر از مجموعه ای از ترانزیستورهای قدرت مانند ترانزیستورهای دوقطبی با گیت عایق (IGBT) یا ترانزیستورهای اثر میدانی اکسید فلزی-نیمه هادی (MOSFET) برای روشن و خاموش کردن برق DC در فرکانس های بالا استفاده می کند.
با کنترل فرکانس سوئیچینگ و مدت زمان ترانزیستورهای قدرت، اینورتر می تواند فرکانس و ولتاژ برق AC خروجی را تنظیم کند. این به درایو اجازه می دهد تا سرعت، گشتاور و جهت موتور متصل را کنترل کند. اینورتر همچنین عملکردهای کنترلی مختلفی مانند کنترل برداری، کنترل میدان گرا و کنترل مستقیم گشتاور را برای اطمینان از کنترل دقیق و کارآمد موتور ارائه می دهد.
مدار کنترل
مدار کنترل وظیفه نظارت و کنترل عملکرد درایو کنترل حرکت را بر عهده دارد. این شامل یک میکروکنترلر یا یک پردازنده سیگنال دیجیتال (DSP) است که سیگنال های ورودی را از سنسورها و سوئیچ های مختلف مانند سنسورهای سرعت، سنسورهای موقعیت و سنسورهای جریان دریافت می کند.
بر اساس این سیگنال های ورودی، مدار کنترل سیگنال های کنترل مناسب را برای اینورتر و سایر اجزای درایو محاسبه می کند. همچنین عملکردهای حفاظتی مختلفی مانند حفاظت در برابر جریان اضافه، حفاظت از اضافه ولتاژ و حفاظت از دمای بیش از حد را برای اطمینان از عملکرد ایمن و قابل اعتماد درایو ارائه می دهد.
مدار کنترل را می توان برای پیاده سازی الگوریتم های کنترلی و حالت های عملیاتی مختلف، بسته به نیازهای برنامه، برنامه ریزی کرد. به عنوان مثال، می توان آن را برای اجرای یک حلقه کنترل سرعت، یک حلقه کنترل گشتاور یا یک حلقه کنترل موقعیت برنامه ریزی کرد.
حسگرهای بازخورد
سنسورهای بازخورد برای ارائه اطلاعات در مورد موقعیت، سرعت و گشتاور موتور متصل استفاده می شود. آنها نقش مهمی در تضمین کنترل دقیق و دقیق موتور دارند. انواع مختلفی از حسگرهای بازخوردی وجود دارد که معمولاً در درایوهای کنترل حرکت استفاده می شوند، از جمله:
- رمزگذار: انکودر وسیله ای است که موقعیت و سرعت شفت موتور را اندازه گیری می کند. شامل یک دیسک چرخان با یک سری شکاف یا علامت گذاری و یک حسگر ثابت است که عبور شکاف ها یا نشانه ها را تشخیص می دهد. رمزگذارها بسته به نوع اطلاعاتی که ارائه می دهند می توانند افزایشی یا مطلق باشند.
- حل کنید: رزولور نوعی ترانسفورماتور دوار است که موقعیت و سرعت شفت موتور را اندازه گیری می کند. از یک استاتور و یک روتور تشکیل شده است و ولتاژ خروجی حل کننده متناسب با موقعیت روتور است. حلکنندهها نسبت به رمزگذارها مقاومتر و قابل اعتمادتر هستند، اما گرانتر نیز هستند.
- سنسور اثر هال: سنسور اثر هال وسیله ای است که میدان مغناطیسی تولید شده توسط موتور را اندازه گیری می کند. می توان از آن برای تشخیص موقعیت و سرعت شفت موتور و همچنین جهت چرخش استفاده کرد. سنسورهای جلوه هال ساده و ارزان هستند، اما دقت کمتری نسبت به رمزگذارها و حل کننده ها دارند.
رابط ارتباطی
رابط ارتباطی به درایو کنترل حرکت اجازه می دهد تا با دستگاه های دیگر مانند کنترل کننده های منطقی قابل برنامه ریزی (PLC)، رابط های انسان و ماشین (HMI) و سایر تجهیزات اتوماسیون صنعتی ارتباط برقرار کند. این وسیله ای برای درایو برای دریافت دستورات کنترل و انتقال اطلاعات وضعیت فراهم می کند.
انواع مختلفی از رابط های ارتباطی وجود دارد که معمولاً در درایوهای کنترل حرکت استفاده می شود، از جمله:
- ارتباط سریال: رابط های ارتباطی سریال، مانند RS-232، RS-485 و CANopen، معمولا برای ارتباط از راه دور بین درایو و سایر دستگاه ها استفاده می شوند. آنها ساده و ارزان هستند، اما نرخ انتقال داده محدودی دارند.
- ارتباط اترنت: رابط های ارتباطی اترنت، مانند اترنت/IP، Profinet و Modbus TCP، به طور فزاینده ای برای برنامه های اتوماسیون صنعتی محبوب می شوند. آنها سرعت انتقال داده با سرعت بالا را ارائه می دهند و می توانند از ارتباطات از راه دور پشتیبانی کنند.
- ارتباط فیلدباس: رابط های ارتباطی فیلدباس، مانند DeviceNet، Profibus و Interbus، برای ارتباط بین درایو و سایر دستگاه ها در یک سیستم کنترل توزیع شده استفاده می شوند. آنها یک وسیله ارتباطی قابل اعتماد و کارآمد را ارائه می دهند، اما به سخت افزار و نرم افزار تخصصی نیاز دارند.
نتیجه گیری
در نتیجه، یک درایو کنترل حرکت یک دستگاه پیچیده است که از چندین جزء کلیدی تشکیل شده است که هر کدام نقش مهمی در تضمین کنترل دقیق و کارآمد موتور دارند. منبع تغذیه، یکسو کننده، لینک DC، اینورتر، مدار کنترل، حسگرهای بازخورد و رابط ارتباطی همه با هم کار می کنند تا منبع تغذیه پایدار و قابل اعتمادی را فراهم کنند، سرعت و گشتاور موتور را کنترل کنند و با سایر دستگاه های سیستم اتوماسیون صنعتی ارتباط برقرار کنند.
به عنوان تامین کنندهدرایو کنترل حرکت، ما طیف گسترده ای از درایوهای کنترل حرکت با کیفیت بالا را ارائه می دهیم که برای پاسخگویی به نیازهای متنوع مشتریان ما طراحی شده اند. درایوهای ما به جدیدترین فناوری و ویژگیها، مانند الگوریتمهای کنترل پیشرفته، حسگرهای بازخورد با عملکرد بالا، و رابطهای ارتباطی قابل اعتماد مجهز هستند تا از عملکرد و قابلیت اطمینان بهینه اطمینان حاصل کنند.
اگر علاقه مند به کسب اطلاعات بیشتر در مورد درایوهای کنترل حرکت ما هستید یا می خواهید در مورد الزامات برنامه خاص خود صحبت کنید، لطفاً با ما تماس بگیرید. ما متعهد به ارائه بهترین محصولات و خدمات ممکن به مشتریان خود هستیم و مشتاقانه منتظر همکاری با شما برای دستیابی به اهداف اتوماسیون خود هستیم.
مراجع
- کتاب کنترل حرکت، ویرایش دوم، نوشته پیتر واس
- کتاب راهنمای الکترونیک صنعتی، ویرایش چهارم، توسط تیموتی دبلیو لیائو
- درایوهای الکتریکی: مفاهیم، کاربردها و کنترل، توسط GK Dubey
